トライポッドストラップ（三脚ストラップ）　その2

2017.Mar.28.

　トライポッドストラップ（三脚ストラップ）　その1
で紹介した三脚ストラップの各部のサイズと構造を図にしてみたのでご紹介。

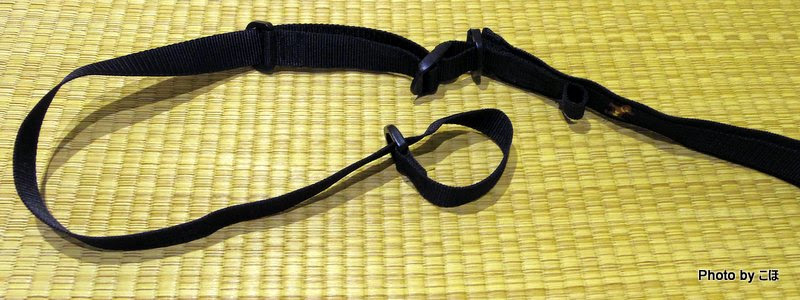

自作トライポッドストラップ

　まずは各部品のサイズから

　この他、2.5cm幅ベルト用のプラスチックD環3個、テープアジャスター1個、サイドリリースバックル1組を使用。

　また、各ベルトの端は袋縫いをしてベルトの切り端が外部に出ないようにしてある。

　次に各部品の構造図。

　上図の左側が三脚の脚側、右が雲台側になる。

　雲台側のD環の使用方法は、右端のD環の中にD環が縫い付けられているベルトを通してベルトの環を作り、その中に雲台を入れて使用する。このD環の使い方は、有名メーカーのV社製の物とほぼ同じ構造なので、V社のWEBを参考にして欲しい。

　使用したミシンは普通の家庭用の物なので、ミシンを使い慣れている人にはゆっくり縫えばそれほど苦労なく作れる。

　今回使用した材料のナイロンベルトやD環、バックル等はすべて捨てたバッグ類から取り外したものや、古い荷締めベルトなどの取り置きしていた物なので、材料費は実質0円。
　捨てずに取っといて良かった。

　自作を考えている方の参考になれば幸いかと・・・。

2017年3月25日土曜日

トライポッドストラップカバー

2017.Mar.23.

トライポッドストラップカバー

　先日制作した三脚ストラップ(トライポッドストラップ)はナイロンベルト製である。冬場は良いのだが、灼熱の沖縄の夏、汗で汚れてしまう。そこで汚れ防止と肩当たりの食い込み防止もかねて、ビニールシートでカバーを作った。

　材料はホームセンター等にある透明テーブルクロス1mm厚とスナップである。
やり方は過去記事「バッグ・鞄の取っ手カバー」と同じ。

　ビニールシートをカバーする箇所の長さに切り、包める幅にカットする。

ストラップの下に透明ビニールシートがある。
よく見ないと見難い。

　ビニールの角と必要な個所をカットする。

右下の切れ込みはストラップのアクセサリーフックを
出す場所。

　本来スナップは専用工具で締めるのだが、持っていないので工夫した。

　テーブルの傷防止にゴムシートまたは余分なビニールシート(材料の残り)を敷く、スナップの爪が出ている方を上にしてその上にビニールシートを被せる。柔らかい木切れでビニールの上から軽くハンマーで叩くと、いい塩梅にスナップの爪がビニールを貫通して出てくる。そこにスナップを載せて木切れを当てハンマーで叩くのである。

　まずは雌側をすべて打ち終わり、ストラップに当てなおして雄のスナップの位置をもう一度確認し位置決めをする。
　雌側のスナップに雄のスナップをはめ、その上からビニールを当て、爪のあるスナップを軽く刺し、木切れを当ててハンマーで叩く。
　これで大体上手くいく。

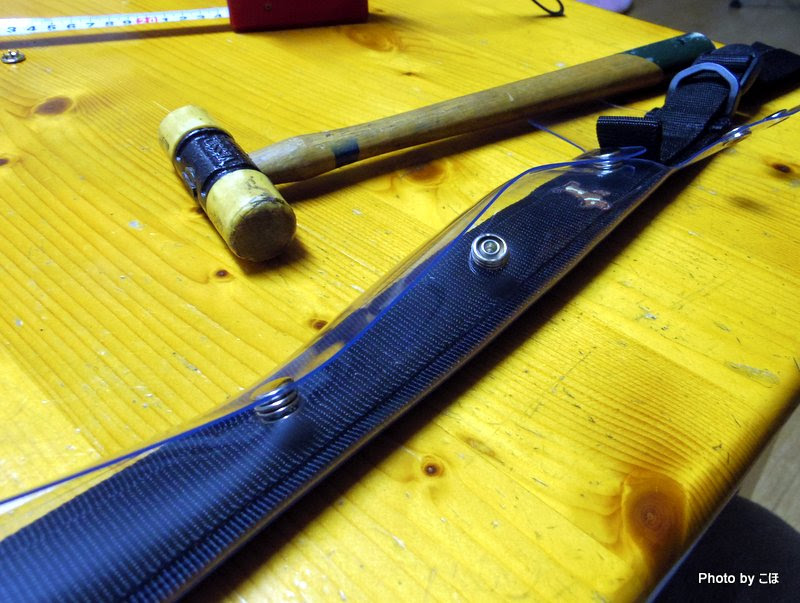

ビニールに雌側スナップを取付中。

左手前のスナップは取付完了。
中央のスナップは雌の取り付け終了後、
雄をはめ、これから爪のあるスナップを打ち込む。

全てのスナップの取り付けが終わった。

下がストラップカバー。
その上がトライポッドストラップ。

ストラップにカバーを取り付けた状態。
アクセサリー用の環がカバーの一部から飛び出すので、
使用中カバーが上下に抜け落ちることはない。

ストラップの上端はカバーを細くしているので、
ここでもズレ防止になる。

　同じようなものをPENTAX Q-10 用のカメラバッグに取り付けている。
　記事は「PENTAX Q-10 バッグ」。

　ついでなのでPENTAX K-30 用のカメラバッグ aosta FONTANA FT1SH L-RDにも作ってみた。

aosta ショルダーバッグ FONTANA Lサイズレッド FT1SH L-RD

posted with amazlet at 17.03.23

ケンコー (2013-05-17)
売り上げランキング: 136,070

Amazon.co.jpで詳細を見る

　ビニールシートの余りとスナップ4箇所分で完成。

aosta FONTANA FT1SH L-RD
に付けた取っ手カバー。

　このカメラバッグの取っ手はとても柔らかいので、これで少しは握りやすくなった。

2017年3月23日木曜日

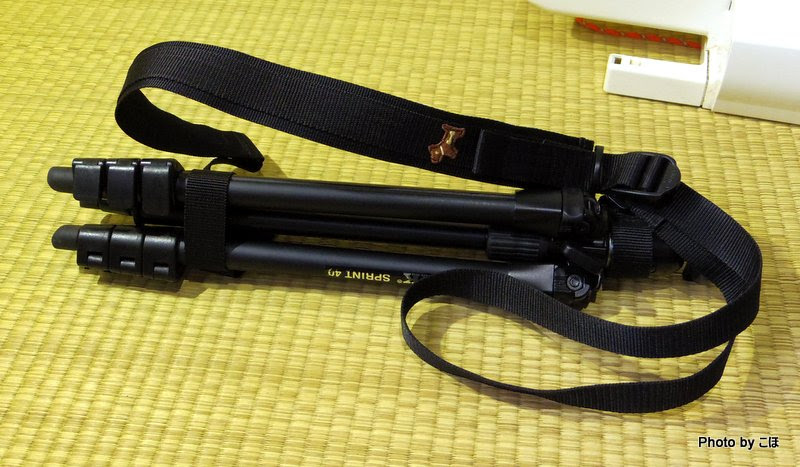

トライポッドストラップ（三脚ストラップ）　その1

2017.Mar.19.

　三脚は3台、一脚は1台ある。
　一台は大き目だが高さと安定感のある「SLIK PRO 200 DX II」、小型で持ち運びのし易い「SLIK SPRINT 40」、機動性の良い「SLIK MONOPOD 350N」、家電量販店で購入したコンパクトカメラ用の「TS.IXSA」である。

　スプリント40までならカメラリュックのサイドや背面に取り付けられるがPRO 200 DX IIは厳しい。

　Amazonで三脚ストラップを探してみた。
