穴開けパンチ PLUS PU-830A の修理

2020.May.22.

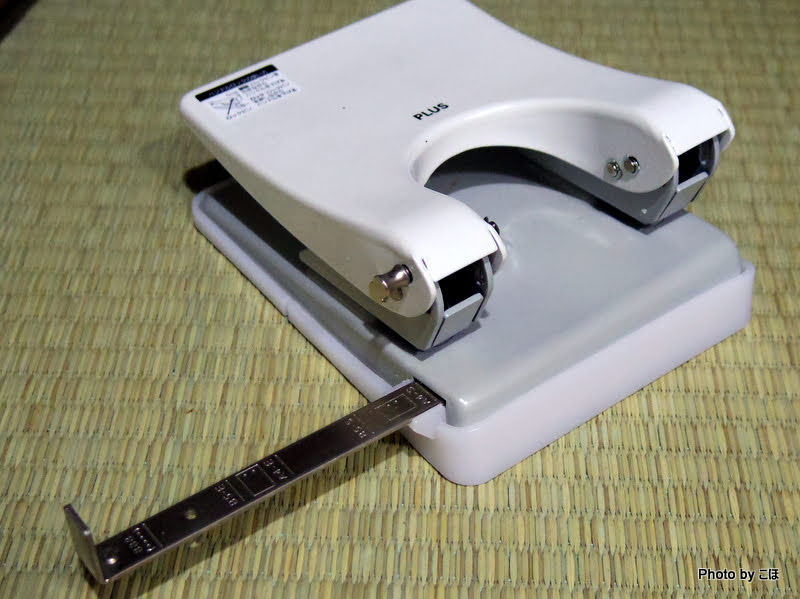

　職場で愛用している私物の穴開けパンチを床に落としてしまった。紙ガイド（ゲージ）を伸ばしたままだったので、紙ガイドが外れてしまった。

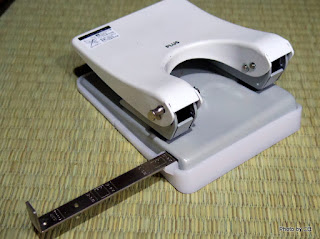

PLUS PU-830A

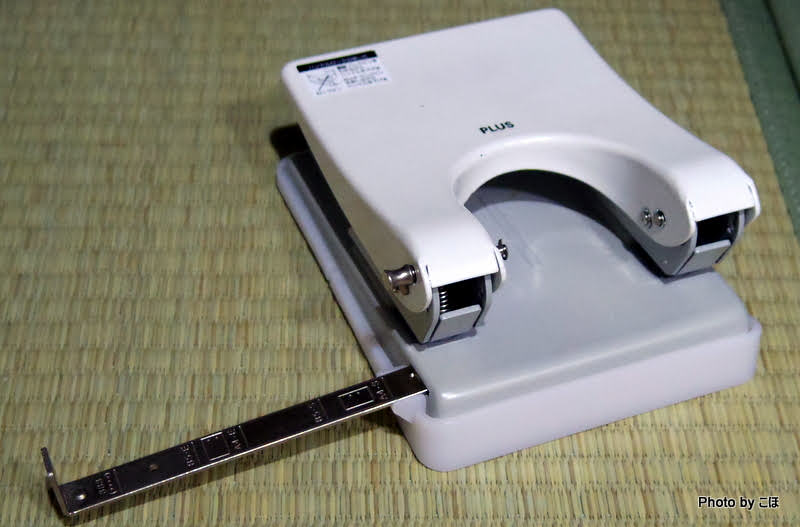

　元通りガイドを差し込んでみたが、おかしい。A4の位置で止まらない。そのまま抜け落ちてしまう。

PLUS PU-830A

紙ガイド（ゲージ）が
ユルユルで止まらない。

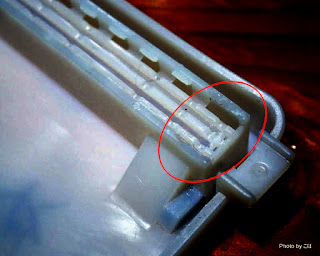

　底の蓋を開けて観察するとガイドの溝側の爪が一部折れ飛んでいる。

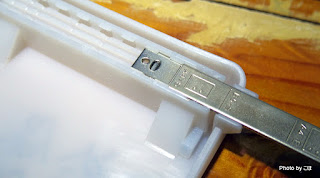

底蓋の内側。

紙ガイドのスライド溝側

見え難いので画質を調整。
問題は赤丸の中。

　溝の縁をリューターで削り、紙ガイドと同じ高さに調整、その下の底蓋に細長い穴を2箇所（両側で計4箇所）開ける。その穴にインシュロックを通して締める。

開けた穴にインシュロックを通して締める。

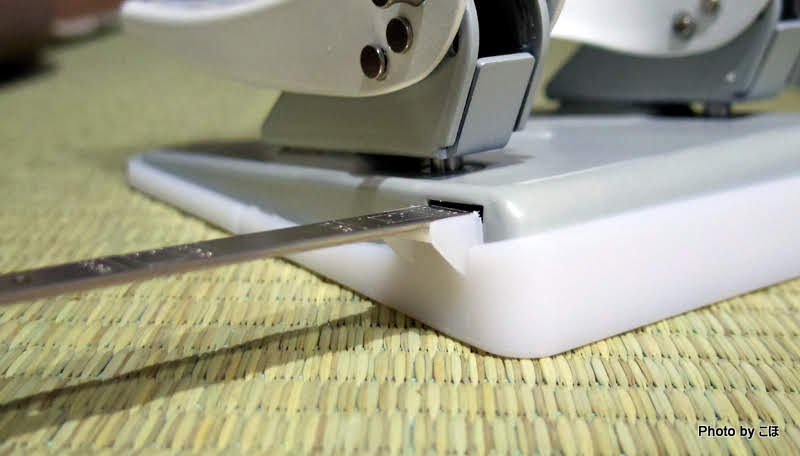

底蓋の下から見たところ。

　紙ガイドの動きを確認して修理完了。

　底蓋を本体に戻して動作確認。

修理完了

紙ガイドの脱落はなくなった。

　このサイズの穴開けパンチは意外と使い勝手が良い。100均のパンチも数枚の書類開けには問題ないのだが、10枚は厳しい。紙ガイドの安定もさすが事務用品専門店のPLUSのパンチである。机の横に常備して愛用してきたパンチである。まだまだ共に頑張って欲しい。

エブリイ リア収納棚引き出しの改良

2020.May.10.

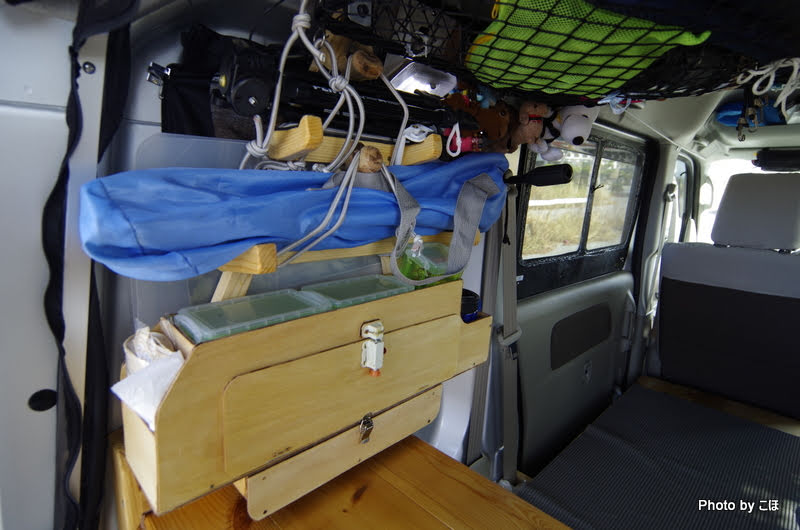

　エブリイの荷室に作ってあった左右の棚の引き出しが、走行中に突然落ちることが数度あった。

左側の棚

右側の棚

　棚の制作後に追加で作った引き出しである。もちろん脱落防止にパッチン錠をつけてある。

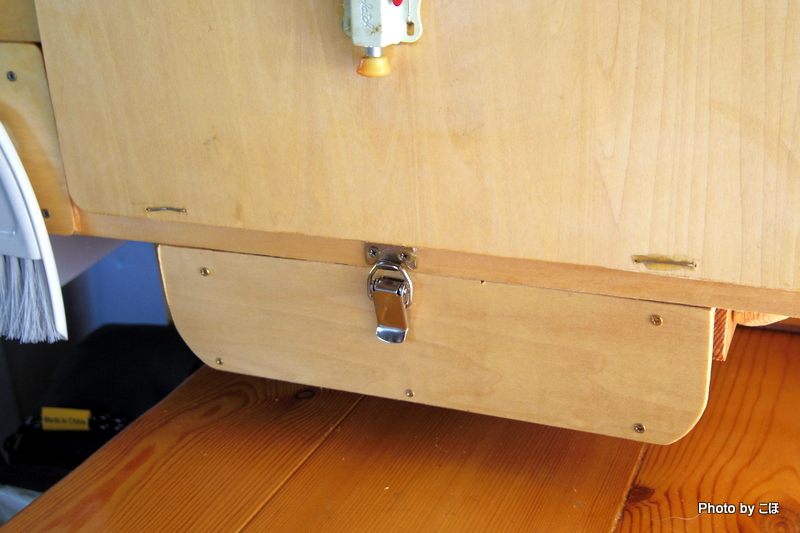

左側の引き出しのパッチン錠。

ロック状態。

フリー状態。

　パッチン錠でロックすると引き出しは上部に密着するようにしているので、落ちるはずはないのだが・・・。何度手で揺すってもズラシてみても外れることはない。しかし、何度か走行中に脱落したのは事実である。

右側引き出し。

フリー状態。

　シナベニアで作っているので、パッチン錠のネジ止めの為に裏側にはシナベニアを積層してある。

右側の引き出しのパッチン錠の取り付け方。

左側の引き出しのパッチン錠の取り付け方。

　パッチン錠をロックした際により確実にズレを防止するためにひと工夫することにした。

　引き出しのパッチン錠の裏当て部に爪を出して、棚の上にスリットを開け、確実に引き出しの飛び出しを防ぐことにした。爪にはステンレスワッシャを利用することにした。

　パッチン錠の裏当て部にリューターで溝を掘り、その溝にワッシャを接着する。ワッシャの上部は引き出しより飛び出すようにする。この爪が当たる棚の底部にもリューターで溝を掘り、ロックした時に爪がその溝に入るようにした。

　引き出しはパッチン錠を解除した時には遊びがあり、数mmは引き出し部が下がる。ロックした時には密着する。この隙間を通るようにワッシャの位置を調整した。

リューターで溝を掘る。

爪はステンレスワッシャを利用した。

取り付けた爪代わりのワッシャ。

別角度から。

　エポキシ系接着剤が硬化した後で、引き出しを取り付けてみた。より確実にロックできるようになったと思う。しかし、またしばらく様子見は必要ではある。

　当初はアルミ板を加工するか、ワイパーのバネを利用しようかと思ったのだが、ワッシャの方が手を切ることなく無加工で利用できると考えた。もっと格好良い爪が思いついたのなら他の物を利用してたとは思う。
