2021.December.11.
過去記事「エブリイ DA17V ラゲッジランプ移設」で行った改造だが、その後このランプの下部に三脚ホルダを設置したことにより、光を遮ることになっていた。
エーモンの製品「3連フラットLED(白)」と「LEDレンズカバー(3連フラットLED用)」をホームセンターで購入し、ラゲッジネットの下に取り付けることにした。
エーモンの製品「3連フラットLED(白)」と「LEDレンズカバー(3連フラットLED用)」をホームセンターで購入し、ラゲッジネットの下に取り付けることにした。
ラゲッジネットの下にLEDランプを増設 |
まずは電源の取り出し。できれば既設のルームランプのスイッチと連動させたい。
荷室のルームランプを取り外し手を加える。

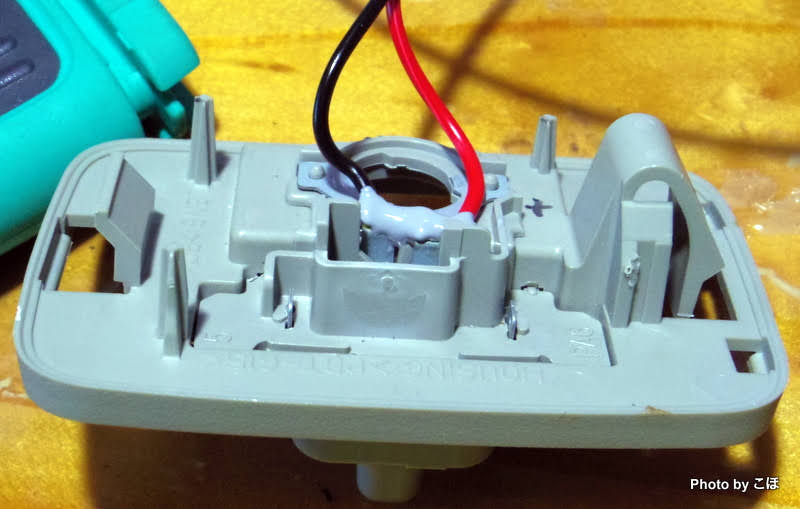

ルームランプ裏の電球ホルダの電極にリード線をハンダ付けし、ショート防止でクイックメンダーで固める。
電極の極性を確認し、リード線を巻く |
電球ホルダとソケットに干渉しない位置に巻く |
ズレ防止とショート防止でハンダ付け |
クイックメンダーで絶縁 |
LEDランプのリード線はボティの板金に接触しショートしないように純正ルームランプの内側を通すことにした。一度ルームランプの内部を通し、レンズの縁に切れ目を入れて取り出した。
ルームランプ基台に穴を開ける |
リード線をランプ前側に取り回し |
ランプのレンズの縁をカットし |
レンズの縁からリード線を取り出す |
リード線を取り付けた状態 |
今後、もっと明るいLEDランプが必要になった時や、故障の際に交換しやすいようにリード線の途中はギボシ端子で接続している。
エーモンのLEDは取り外せるように ギボシで接続してある。 |
エーモンのLEDランプはラゲッジネットの下に取り付ける。リード線の届く範囲で位置を自由をずらせるようにベルクロテープを使用した。LEDランプの裏にベルクロテープの片面を接着し、何も接着していないベルクロテープでネットを挟んで取り付ける。位置が気に入らなければバリっと剥がして付け直すだけ。
LEDランプはベルクロテープに接着した。 |
純正ルームランプの位置 |

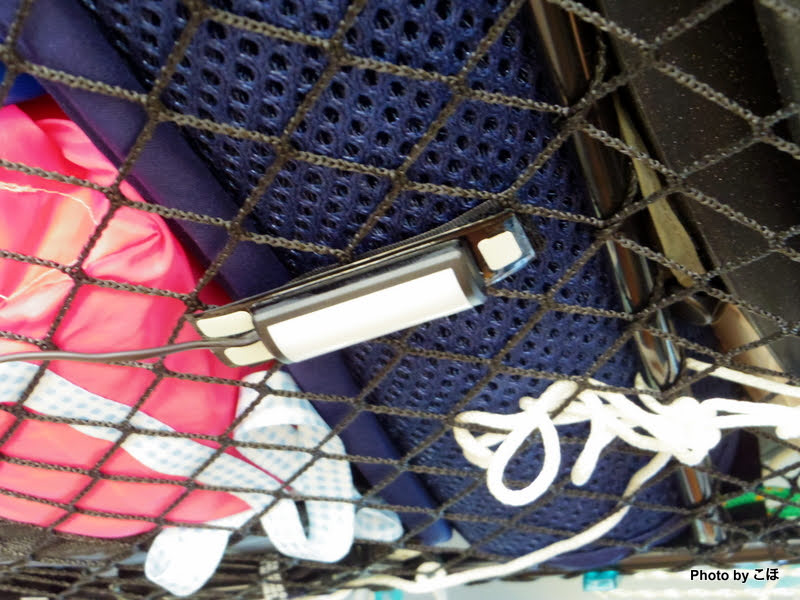

ベルクロテープに取り付けたLEDランプ |
ラゲッジネットをベルクロテープで 挟み込んで取り付ける。 |
リード線が届く範囲なら 自由に位置を替えられる |
エーモン工業の3連フラットLED(白)は小さいのに明るい。購入当初はちょっと暗いかな?と心配していたが、これひとつでエブリイの荷室全体を照らすのに充分である。夜間の荷物の出し入れが楽になった。
